اسمز معکوس با مدار بسته (CCRO)

سیستم اسمز معکوس با مدار بسته (CCRO) یک فناوری نوین در حوزه تصفیه آب صنعتی به شمار می‌رود و در مقایسه با سیستم‌های سنتی RO، عملکردی متفاوت و پیشرفته‌تر ارائه می‌دهد. صنایع مختلف این فناوری را به دلیل کاهش چشم‌گیر در هدررفت آب، مقاومت بالاتر در برابر گرفتگی، و صرفه‌جویی قابل توجه در مصرف انرژی، به‌طور گسترده به کار می‌گیرند. در این محتوا با ساختار Closed Circuit Reverse Osmosis آشنا می‌شویم و به بررسی مزایا، نحوه عملکرد و تفاوت‌های آن با دیگر سیستم‌های تصفیه آب مانند پرشروسل و ممبران RO می‌پردازیم.

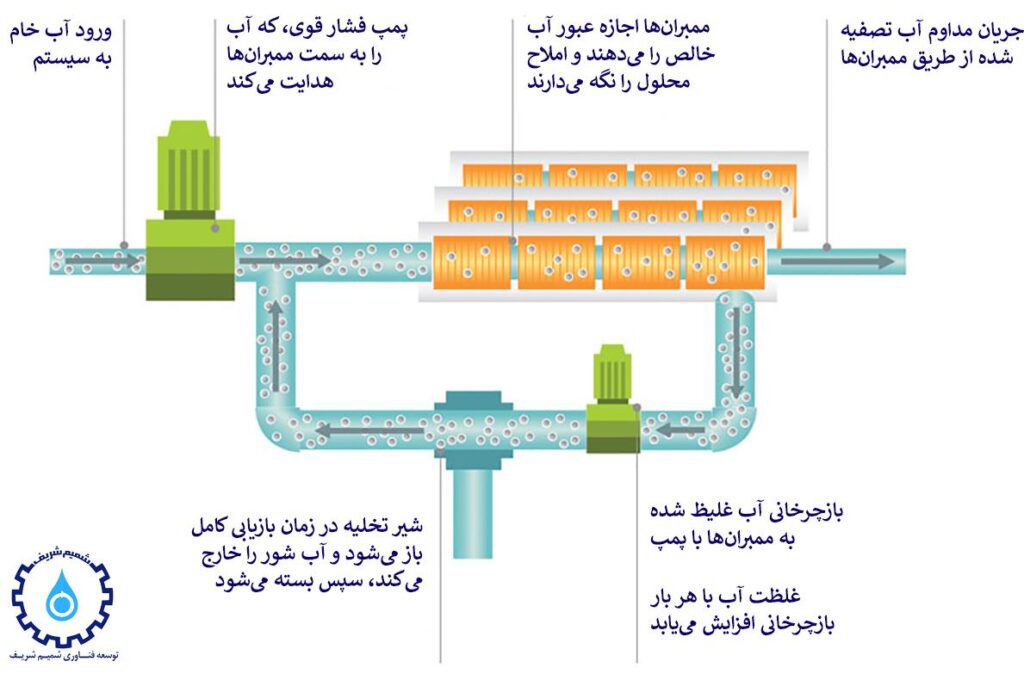

نحوه عملکرد سیستم اسمز معکوس با مدار بسته (CCRO)

طراحان سیستم‌های اسمز معکوس با مدار بسته (Closed Circuit Reverse Osmosis) از یک فناوری نوآورانه بهره گرفته‌اند که بر دو مد عملیاتی کاملاً مستقل و در عین حال مکمل استوار است. این دو مد عبارتند از:

1. مدار بسته (Closed Circuit Mode)

2. جریان فشرده (Plug Flow Mode)

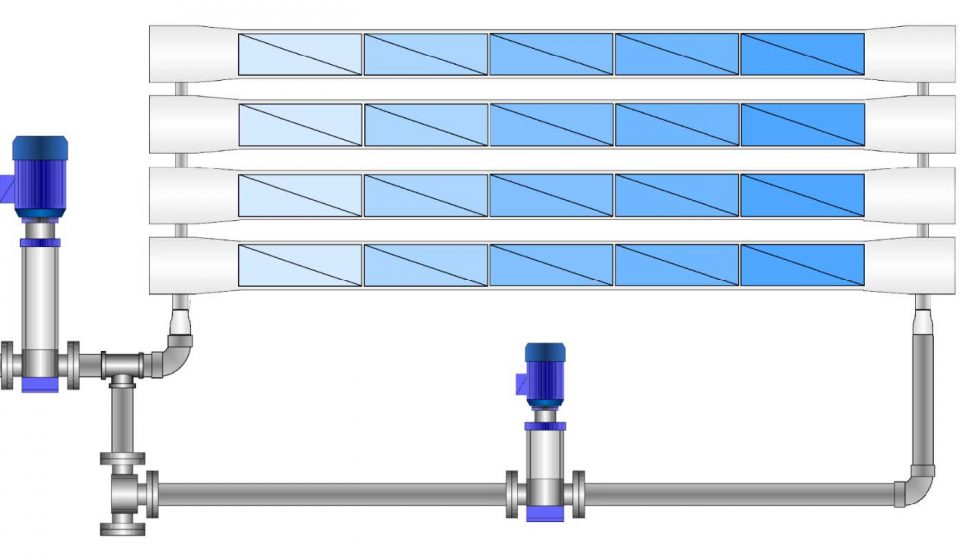

مد اول: مدار بسته (Closed Circuit Mode)

در این فاز، طراحان سیستم تلاش کرده‌اند بازده را افزایش دهند، مصرف انرژی را کاهش دهند و از رسوب‌گذاری جلوگیری کنند. در حالت مدار بسته، سیستم پساب یا جریان Reject را که معمولاً در سیستم‌های RO سنتی دور ریخته می‌شود، به ابتدای مسیر بازمی‌گرداند و با جریان ورودی تازه ترکیب می‌کند.

ویژگی‌های کلیدی مدار بسته



• بازیافت پیوسته آب
  جریان Reject بارها وارد چرخه تصفیه می‌شود، که باعث می‌شود سیستم به‌صورت مداوم، آب تصفیه‌شده (Permeate) تولید کند تا زمانی که یک مقدار بازیابی تعیین‌شده یا یک پارامتر کنترلی خاص (مانند فشار یا رسانایی) به حد مشخصی برسد.

• کاهش افت فشار و استهلاک ممبران‌ها
  در این مد، پمپ فشار بالا فقط فشار مورد نیاز هر سیکل را تأمین می‌کند، نه حداکثر فشار ممکن. این موضوع باعث کاهش فشار وارد شده بر ممبران‌ها، افزایش طول عمر آن‌ها و کاهش مصرف انرژی می‌شود.

• کنترل دقیق رسوب‌گذاری (Scaling)
  به دلیل چرخه زمانی کوتاه و جریان عرضی پیوسته، مدت زمان ماند آب در سیستم بسیار کوتاه‌تر از زمان القای رسوب نمک‌های کم‌حلال است. این ویژگی از تشکیل کریستال‌های معدنی و رسوبات جلوگیری می‌کند.

• پایداری جریان و راندمان بالا
  پمپ سیرکولاسیون با حفظ جریان یکنواخت و سرعت خطی مناسب درون ممبران، مانع از ایجاد نقاط مرده (Dead Zones) می‌شود. این حالت باعث شست‌وشوی سطح ممبران به‌صورت دائمی و جلوگیری از بیوفولینگ نیز می‌شود.

مد دوم: جریان فشرده (Plug Flow Mode)

پس از رسیدن به یکی از نقاط کنترلی تعریف‌شده مانند فشار ورودی بالا، بازیابی حجمی مشخص، یا افزایش هدایت الکتریکی، سیستم از حالت مدار بسته به حالت جریان فشرده سوئیچ می‌کند.

در این مرحله، شیر تخلیه (Brine Valve) باز می‌شود و آب شور و غلیظ‌شده به‌صورت کامل از سیستم تخلیه می‌شود.

عملکرد تخصصی جریان فشرده



• عبور حجمی با فشار بالا
  آب موجود در سیستم با فشار بالا از میان ممبران‌ها عبور می‌کند. این فشار به‌گونه‌ای تنظیم می‌شود که حداکثر میزان آب تصفیه‌شده از حجمی مشخص استخراج شود، بدون اینکه به ممبران‌ها آسیب برسد.

• پاک‌سازی خودکار سیستم
  به دلیل طبیعت یک‌طرفه و فشرده جریان، تمام املاح، نمک‌ها و رسوبات احتمالی در جریان Reject به‌صورت یکجا از سیستم خارج می‌شوند. این عملکرد به نوعی نقش یک Backwash طبیعی را نیز ایفا می‌کند.

• بازگشت سریع به مد قبلی
  پس از تخلیه کامل جریان، سیستم مجدد به حالت مدار بسته برمی‌گردد و یک چرخه جدید از بازیابی آغاز می‌شود.

اهمیت بالای این مرحله

• این فاز باعث پایداری کیفیت سیستم در طول زمان می‌شود.

• از انباشت نمک‌ها و افزایش TDS داخلی جلوگیری می‌کند.

• بهبود چشمگیر در راندمان نهایی بازیابی آب به همراه دارد.

مزایای سیستم اسمز معکوس با مدار بسته (CCRO)



۱. افزایش مقاومت در برابر گرفتگی و رسوب (Fouling Resistance)

یکی از چالش‌های رایج در سیستم‌های تصفیه آب صنعتی، ایجاد گرفتگی در ممبران‌ها به دلیل رسوبات و بیوفیلم‌ها است. اما سیستم CCRO با طراحی منحصر‌به‌فرد خود، این مشکل را به حداقل می‌رساند.

چرا CCRO بهتر عمل می‌کند؟



• جریان چرخشی توسط پمپ گردش (Circulation Pump) باعث شست‌وشوی مداوم سطح ممبران‌ها می‌شود.

• ترکیب فشار متغیر و تغییر مداوم شوری آب مانع از تثبیت شرایطی می‌شود که برای رشد میکروارگانیسم‌ها مناسب است.

• کاهش Concentration Polarization باعث افت اسکیلینگ و در نتیجه افزایش عمر مفید ممبران RO می‌شود.

۲. افزایش قابل توجه در نرخ بازیابی (Recovery)



در سیستم‌های اسمز معکوسRO معمولی، نرخ بازیابی اغلب به ۷۵٪ تا ۸۵٪ محدود می‌شود. اما در سیستم‌های CCRO می‌توان به بازیابی‌هایی تا ۹۸٪ نیز دست یافت.

مزایای بازیابی بالا در CCRO



• کاهش هزینه‌های آب به‌ویژه در مناطق با منابع محدود.

• کاهش هزینه‌های مربوط به دفع پساب.

• بهینه‌سازی مصرف منابع در صنایعی که به سیستم‌های اسمز معکوس صنعتی وابسته‌اند.

۳. کاهش چشمگیر در هدررفت آب (Reduced Waste)



در سیستم‌های سنتی RO، حجم قابل توجهی از آب به‌صورت پساب دور ریخته می‌شود. اما در CCRO، میزان هدررفت آب بین ۵۰ تا ۸۰٪ کاهش می‌یابد.

چرا این مهم است؟

• کمک به پایداری منابع آبی.

• مناسب برای صنایع در مناطق خشک یا دارای محدودیت برداشت آب.

• سازگار با سیاست‌های زیست‌محیطی و استانداردهای جهانی صرفه‌جویی در آب.

۴. انعطاف‌پذیری بالا در تنظیم پارامترها (Flexibility)



یکی از ویژگی‌های منحصربه‌فرد سیستم اسمز معکوس با مدار بسته، توانایی تعریف چندین نقطه کنترلی (Setpoint) برای تخلیه آب شور است.

این ویژگی چه مزایایی دارد؟



• امکان تنظیم دقیق فشار، بازیابی حجمی و رسانایی داخلی.

• قابلیت سازگاری با تغییر کیفیت آب ورودی یا تغییر در نیاز به آب تصفیه‌شده.

• مناسب برای سیستم‌هایی با تنوع کیفی آب بالا مانند آب لب‌شور، آب چاه یا پساب صنعتی.

بهینه‌سازی مصرف انرژی و طراحی در سیستم اسمز معکوس با مدار بسته (CCRO)



1- کاهش مصرف انرژی (Energy Efficiency)



یکی از برتری‌های مهم CCRO نسبت به سیستم‌های سنتی اسمز معکوس، مصرف بهینه انرژی است. در سیستم‌های RO معمولی، پمپ‌ها به‌طور دائم با فشار بالا کار می‌کنند. اما در CCRO، فشار فقط به اندازه نیاز هر سیکل اعمال می‌شود.

مزایای مصرف انرژی پایین



• صرفه‌جویی بین ۵ تا ۴۰ درصد انرژی نسبت به RO سنتی.

• کاهش فشار ابتدایی به دلیل طراحی تک مرحله‌ای سیستم.

• مناسب برای صنایعی که هزینه انرژی سهم زیادی از هزینه‌های عملیاتی آن‌ها را تشکیل می‌دهد.

2- کاهش هزینه‌های عملیاتی و نگهداری



در سیستم‌های اسمز معکوس با مدار بسته، کاربران بسیاری از هزینه‌های جانبی را کاهش می‌دهند، زیرا CCRO برخلاف سیستم‌های چندمرحله‌ای RO، از آرایه‌ای ساده و فشرده بهره می‌برد.

عوامل کاهش هزینه‌ها



• کاهش زمان مورد نیاز برای CIP یا شست‌وشوی ممبران‌ها.

• استفاده کمتر از مواد شیمیایی برای شست‌وشو.

• کاهش نیاز به اپراتور دائم و کاهش هزینه نیروی انسانی.

• عمر بالاتر ممبران‌ها به دلیل کاهش فشار و اسکیلینگ کمتر.

3-طراحی بهینه ممبران‌ها و آرایش سیستم



در سیستم CCRO، چون بازیابی در زمان اتفاق می‌افتد، نه در طول مسیر جریان، می‌توان از ممبران‌هایی با طراحی فشرده‌تر و کوتاه‌تر استفاده کرد.

مزایای طراحی فشرده



• کاهش Flux سربی (Lead Element Flux) که باعث آسیب‌پذیری کمتر ممبران‌ها می‌شود.

• افزایش یکنواختی در توزیع جریان آب در سراسر سیستم.

• کاهش نیاز به تجهیزات جانبی پیچیده مثل پرشروسل‌ها در آرایش‌های چند مرحله‌ای RO.

کنترل بیوفولینگ و نگهداری ساده‌تر در CCRO



1- کاهش رشد میکروبی و بیوفولینگ (Biofouling Control)



یکی از مزاحم‌ترین عوامل در سیستم‌های ممبران RO صنعتی، رشد میکروبی و تشکیل بیوفیلم است. اما سیستم CCRO با طراحی متغیر و غیراستاتیک خود، محیطی نامناسب برای رشد میکروارگانیسم‌ها ایجاد می‌کند.

چرا بیوفیلم در CCRO کمتر تشکیل می‌شود؟



• فشار داخلی سیستم به صورت مداوم تغییر می‌کند، این موضوع از ثبات فشار جلوگیری می‌کند.

• شوری آب به طور دائم در حال افزایش و کاهش است، بنابراین محیط برای رشد میکروبی ناپایدار باقی می‌ماند.

• این ناپایداری محیطی باعث جلوگیری از تشکیل بیوفیلم روی سطح ممبران RO می‌شود.

2- سهولت در تمیزکاری و نگهداری سیستم اسمز معکوس با مدار بسته (CCRO)



یکی دیگر از مزایای مهم CCRO در مقایسه با سیستم‌های RO سنتی، سهولت در شست‌وشو و نگهداری آن است. چون ساختار سیستم به صورت یک مرحله‌ای (Single-Stage Array) طراحی شده، عملیات نگهداری سریع‌تر و مؤثرتر انجام می‌شود.

مزایای نگهداری آسان

• کاهش زمان شست‌وشوی ممبران‌ها و کاهش مدت توقف سیستم.

• مصرف کمتر مواد شیمیایی برای Cleaning-in-Place (CIP).

• کاهش هزینه‌های نیروی انسانی و اپراتوری.

• حفظ کیفیت و عمر مفید ممبران در بلندمدت.

مقایسه CCRO با سیستم‌های RO سنتی و پرشروسل



تفاوت در طراحی و ساختار فنی



در سیستم‌های سنتی RO چند مرحله‌ای (Multi-Stage RO)، آب به‌صورت سری از چندین ممبران عبور می‌کند. این موضوع به تدریج فشار بر ممبران‌های اولیه (Lead Elements) را افزایش داده و موجب افزایش رسوب و افت راندمان می‌شود.

در مقابل، CCRO از یک آرایش تک مرحله‌ای (Single-Stage) استفاده می‌کند که باعث یکنواختی فشار و دبی جریان در کل سیستم می‌شود.

مزیت برای صنایع



• جلوگیری از فشار بیش از حد روی پرشروسل‌ها

• عدم نیاز به طراحی‌های پیچیده با چندین ممبران RO

• پایداری عملکرد در پروژه‌های بزرگ صنعتی

عملکرد تحت شرایط متغیر



یکی از چالش‌های عمده در سیستم‌های اسمز معکوس سنتی، نوسانات کیفیت آب ورودی است. این نوسانات می‌تواند به رسوب‌گذاری ناگهانی یا گرفتگی ممبران‌ها منجر شود.

CCRO به دلیل قابلیت تعریف چند نقطه کنترلی (Setpoint Control)، به‌راحتی می‌تواند خودش را با این شرایط سازگار کند.

کاربردهای صنعتی اسمز معکوس با مدار بسته (CCRO)



۱. صنایع دارویی و غذایی



در این صنایع، آب تصفیه‌شده باید کیفیت بسیار بالایی داشته باشد و در عین حال هزینه‌ها نیز کنترل شود. CCRO با بازیابی بالا و مصرف انرژی پایین، گزینه‌ای ایده‌آل است.

۲. صنعت نفت و گاز



برای تصفیه پساب حفاری یا آب برگشتی از چاه‌ها، سیستم‌هایی با توانایی تحمل شوری بالا نیاز است. CCRO با قابلیت مدیریت آب لب‌شور، در این حوزه کارایی بالایی دارد.

۳. تصفیه پساب صنعتی



در فرآیندهای تولیدی، معمولاً حجم بالایی از آب به عنوان پساب تولید می‌شود. CCRO با بازیابی بالا و کاهش چشمگیر آب دورریز، گزینه‌ای اقتصادی و زیست‌محیطی محسوب می‌شود.

نکات کلیدی در طراحی و اجرای سیستم CCRO



انتخاب ممبران مناسب



اگرچه CCRO با انواع ممبران‌های RO سازگار است، انتخاب ممبران‌هایی با ظرفیت تحمل فشار متغیر توصیه می‌شود. ممبران‌هایی با مقاومت بالا در برابر بیوفولینگ، گزینه‌های مناسبی هستند.

طراحی بهینه مدار هیدرولیک



در سیستم CCRO، باید پمپ سیرکولاسیون و پمپ فشار بالا با دقت انتخاب شوند تا تعادل بین جریان عرضی و فشار حفظ شود. این موضوع بر طول عمر تجهیزات و مصرف انرژی تاثیر مستقیم دارد.

نیاز به کنترل دقیق



برای عملکرد دقیق، سیستم کنترل باید قادر باشد چند پارامتر از جمله فشار، رسانایی، دما و حجم کل بازیابی را هم‌زمان پایش کند.

نکاتی برای نگهداری و افزایش طول عمر سیستم CCRO



• انجام شست‌وشوی دوره‌ای ممبران‌ها بر اساس نمودار فشار و دبی

• پایش کیفیت آب ورودی به منظور جلوگیری از ورود ذرات معلق

• استفاده از پیش‌تصفیه‌های مؤثر مانند فیلتر شنی، فیلتر کربنی و میکرونی

• بررسی مرتب فشار ورودی و خروجی از ممبران‌ها برای تشخیص اولیه گرفتگی

نتیجه‌گیری: چرا CCRO انتخاب بهتری برای تصفیه آب صنعتی است؟



سیستم اسمز معکوس با مدار بسته (CCRO) تحولی مهم در زمینه تصفیه آب صنعتی ایجاد کرده است. این فناوری با بهره‌گیری از ساختاری منعطف، بازده بالا، و کاهش مصرف انرژی، انتخابی مناسب برای صنایعی است که به دنبال کاهش هزینه‌ها و افزایش پایداری محیطی هستند.

مزایای سیستم اسمز معکوس با مدار بسته (CCRO)



• افزایش نرخ بازیابی آب تا ۹۸٪

• کاهش چشمگیر در مصرف انرژی و هزینه‌های عملیاتی

• مقاومت بیشتر در برابر رسوب و گرفتگی

• طراحی بهینه برای کاهش استهلاک ممبران RO

• مناسب برای استفاده با انواع پمپ پرشروسل و ممبران‌های اسمز معکوس

• قابل تنظیم برای شرایط مختلف آب ورودی مانند آب لب‌شور، آب دریا یا پساب صنعتی

با توجه به قابلیت‌های فنی و اقتصادی، CCRO می‌تواند جایگزینی قدرتمند برای سیستم‌های سنتی RO صنعتی در صنایع مختلف از جمله نفت و گاز، داروسازی، پتروشیمی، و تصفیه پساب باشد.
